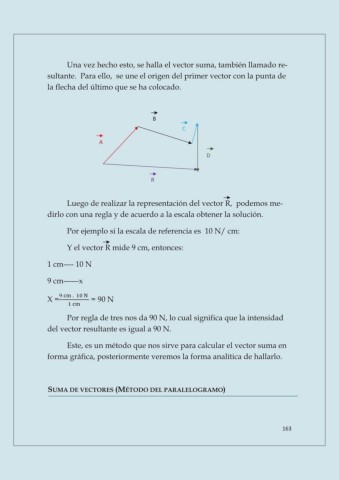

Una vez hecho esto, se halla el vector suma, también llamado re-

                  sultante.  Para ello,  se une el origen del primer vector con la punta de
                  la flecha del último que se ha colocado.




                                                       B

                                                                 C

                                    A

                                                                          D



                                                      R



                        Luego de realizar la representación del vector R,  podemos me-
                  dirlo con una regla y de acuerdo a la escala obtener la solución.


                        Por ejemplo si la escala de referencia es  10 N/ cm:

                        Y el vector R mide 9 cm, entonces:


                  1 cm---- 10 N

                  9 cm------x



                  X = ଽ ୡ୫ Ǥ  ଵ଴ ୒   = 90 N
                         ଵ ୡ୫

                        Por regla de tres nos da 90 N, lo cual significa que la intensidad
                  del vector resultante es igual a 90 N.


                        Este, es un método que nos sirve para calcular el vector suma en
                  forma gráfica, posteriormente veremos la forma analítica de hallarlo.




                    SUMA DE VECTORES (MÉTODO DEL PARALELOGRAMO)
