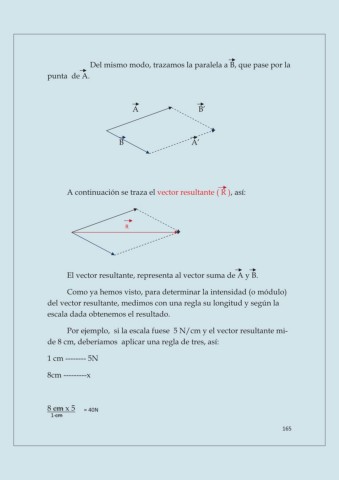

Del mismo modo, trazamos la paralela a B, que pase por la

                  punta  de A.




                                                              A                               B’




                                                       B                                   A’







                        A continuación se traza el vector resultante ( R ), así:





                                             R






                        El vector resultante, representa al vector suma de A y B.


                        Como ya hemos visto, para determinar la intensidad (o módulo)
                  del vector resultante, medimos con una regla su longitud y según la

                  escala dada obtenemos el resultado.


                        Por ejemplo,  si la escala fuese  5 N/cm y el vector resultante mi-
                  de 8 cm, deberíamos  aplicar una regla de tres, así:


                  1 cm -------- 5N

                  8cm ---------x





                  8 cm x 5   = 40N
                   1 cm


                                                                                                    165
