Circuitos eléctricos



Un circuito eléctrico es un recorrido cerrado de las cargas eléctricas. Para que funcione es necesaria una fuente.

Los elementos que componen un circuito son: generadores, receptores y conductores. Todos ellos unidos a través de un material conductor.

Para controlar el flujo de cargas se colocan interruptores y para realizar mediciones aparatos de medida.

Revisemos algunos conceptos:

Fuente de alimentación: Es la encargada de mantener la diferencia de potencial que se necesita para que la corriente circule.



Conductores: Se encuentran en forma de cables metálicos, que transportan la corriente eléctrica.

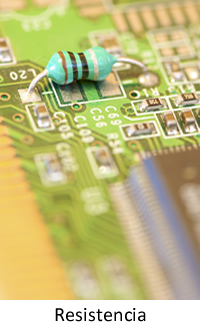

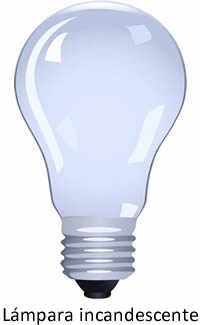

Resistencias: Los cables conductores ofrecen resistencia al paso de la corriente. Las resistencias, propiamente dichas, son ciertos dispositivos receptores que se encuentran conectados a esos cables, como las lamparitas, los motores, etc.

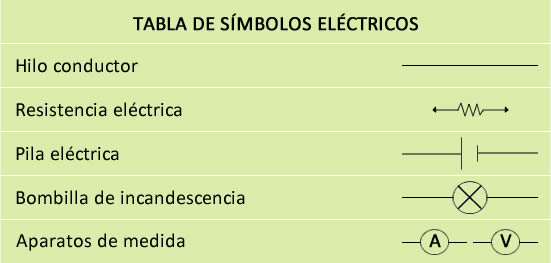

Símbolos eléctricos

Para representar circuitos, existen símbolos que identifican a cada uno de sus componentes, veamos algunos de ellos:

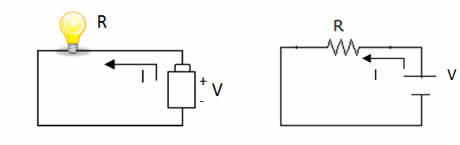

Esquema de circuito eléctrico

La convención utilizada nos dice que la corriente circula del borne positivo al negativo, pero el flujo real de cargas es a la inversa.

Existen tres tipos de circuitos: circuitos en serie, en paralelo y mixtos.

CIRCUITOS EN SERIE

En un circuito en serie, los receptores se colocan uno a continuación del otro.

Estos circuitos se estudian, calculando una resistencia equivalente.

Esta resistencia es igual a la suma de todas las que componen el circuito.

Req = R1 + R2 + R3 + ...

La corriente recorre un solo camino, por ello la intensidad de corriente es la misma en cada una de las resistencias.

La suma de las diferencias de potencial es igual al voltaje que entrega la fuente.

CIRCUITOS EN PARALELO

En un circuito en paralelo, los receptores se encuentran conectados a la fuente independientemente del resto, cada uno con su propia línea.

En este caso las resistencias se encuentran ubicadas paralelamente entre sí.

La resistencia equivalente se calcula utilizando la siguiente expresión:

La intensidad de corriente total del circuito es igual a la suma de las intensidades que circulan por cada resistencia.

La diferencia de potencial es igual en cada una de las resistencias y a la de la fuente.

En las conexiones eléctricas domiciliarias se utilizan circuitos en paralelo, esto se debe a que de esta forma el circuito no se interrumpe al cortarse una de sus ramas. Por ejemplo, si una lámpara se quema el resto sigue funcionando, esto es debido a que la conexión está en paralelo. Si la conexión estuviese en serie, al ocurrir este hecho, ninguna más encendería.

Otro beneficio de los circuitos en paralelo es que la resistencia equivalente es inferior a la de menor magnitud de todas, lo que facilita la circulación de la corriente.

CIRCUITOS MIXTOS

Los circuitos mixtos son una combinación de los anteriores.

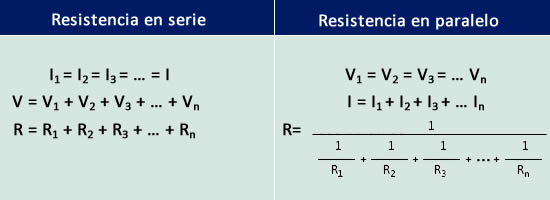

A continuación veremos como resolver cada uno de los circuitos vistos. Para ello será muy útil considerar lo siguiente:

I= corriente de la fuente

R= resistencia total

Ri= resistencia i (i: número natural)

V= voltaje de la fuente

Vi= voltaje de la resistencia Ri

RESOLUCIÓN DE CIRCUITO EN SERIE

Calcular el valor de la intensidad de corriente del siguiente circuito:

Para calcular la intensidad de corriente en este circuito, primero se debe calcular la resistencia equivalente. Para ello utilizamos la expresión:

Req = R1 + R2

Y reemplazamos con los datos del problema:

Req = 2 Ω + 4 Ω = 6 Ω

Entonces el esquema se puede dibujar de este modo:

En esta instancia, sabemos que la resistencia equivalente es Req = 6 Ω, la diferencia de potencial es ΔV= 3V y sólo nos queda calcular la intensidad de corriente con la Ley de Ohm.

Reemplazando:

RESOLUCIÓN DE CIRCUITO EN PARALELO

Calcular la intensidad total de corriente (I) en el siguiente circuito:

Calculamos la resistencia equivalente con la expresión:

Reemplazando:

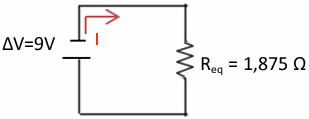

Req = 1,875 Ω

Con este resultado y la diferencia de potencial, ya podemos calcular la corriente total, con la Ley de Ohm.

Reemplazamos:

RESOLUCIÓN DE CIRCUITO MIXTO

Calcular la intensidad de corriente total en el siguiente circuito:

El primer paso es hallar la resistencia equivalente entre R2 y R3, que se encuentran en paralelo.

Calculamos:

El esquema queda de este modo:

Nos quedó un circuito en serie que se resuelve de la siguiente manera:

Ret = R1 + Req1

Resistencia equivalente (total)

Ret = 2Ω + 0,83Ω =2,83Ω

Por lo tanto:

Una vez simplificado el circuito, debemos utilizar Ley de Ohm para calcular.
